Du sollst  die abgebildeten Strecken mit den vorgegebenen Winkeln zu einem Dreieck ABC ergänzen.
Zum Kennenlernen:
Aufgabe 1:
Zeichne die folgenden Winkel ein:
1) BAC=43°
2) ABC=277°
(Du kannst auch von der anderen Seite den Winkel CBA zeichnen, der zu  einem Vollwinkel von 360° ergänzt, also: 360°-277° = 83°)
Wurmel


Überprüfen kannst du  deine Zeichnung indem du schaust, ob die Schenkel sich im  Punkt mit den Koordinaten (9|7) schneiden.
 Graphik

Die folgenden Aufgaben gehen ähnlich.

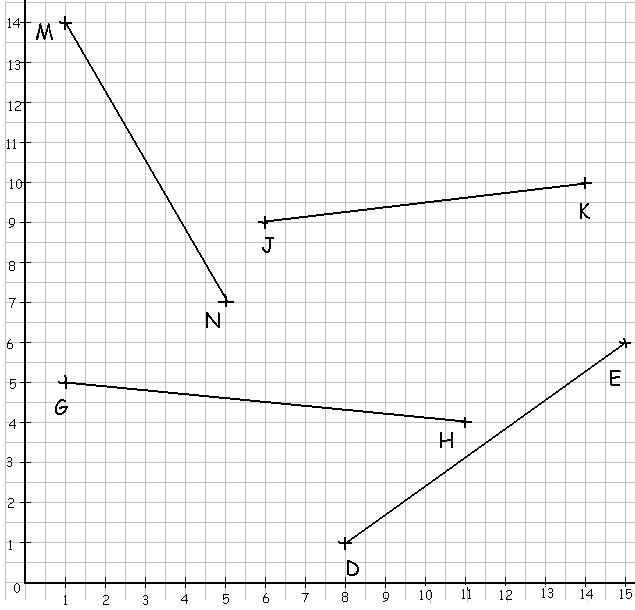

Aufgabe 2:
Zeichne das Dreieck DEF mit den Winkeln
 EDF= 46°
 DEF= 266°

Aufgabe 3:
Zeichne das Dreieck GHI mit den Winkeln
 HGI= 105°
 GHI= 330°

Aufgabe 4:
Zeichne das Dreieck JKL mit den Winkeln
 KJL= 94°
 JKL= 331°

Aufgabe 5:
Zeichne das Dreieck MNO mit den Winkeln
 NMO= 43°
 MNO= 273°		 Graphik
(Lö)


Lösungen:  Du hast die Schenkel richtig und genau gezeichnet, wenn sich die Schenkel in den folgenden Punkten schneiden. Wenn nicht, nachmessen und verbessern.
 Aufgabe 2: F (10|14);  Aufgabe 3: I (0|12);  Aufgabe 4: L (5|14);   Aufgabe 5: O (11|11)
